Prof. Ing. Čeněk Jarský, DrSc.
Resumé
Článek popisuje základní principy a výsledky expertního systému pro plánování a řízení výstavby. Systém je založen na modelování procesu realizace výstavby pomocí tzv. stavebně technologických síťových grafů. Tato metoda umožňuje m. j. vytvářet a používat tzv. typové síťové grafy jakožto předem připravené modely stavění jednotlivých druhů objektů formou počítačových souborů, které mohou být modifikovány dle prostorové struktury skutečných objektů při jejich použití při tvorbě studie proveditelnosti nebo časového a finančního plánování a řízení staveb. Systém dále umožňuje automatizovaně vytvářet kontrolní a zkušební plány i environmentální plány. Je zajištěna přímá návaznost na výkaz výměr, rozpočet popř. výrobní kalkulaci a přes operativní evidenci pro řízení staveb též na účetní agendu investorské organizace.
1. Úvod - problémy při plánování výstavby a možnost jejich řešení
Při plánování investice zejména stavebního charakteru je zapotřebí, aby investor či developer měl možnost rychlým způsobem získat podklady o optimálním technologicky správném postupu výstavby a z něho vyplývající rozumné ceně investice, technologicky zdůvodněném termínu dokončení, přehledu o časovém financování stavby, popř. využití dalších zdrojů a o kontrolách kvality prováděného díla. Dále je nutno, aby i potenciální dodavatel byl schopen pro získání zakázky na určitou dodávku stavby rychle reagovat při zpracování své cenově a technologicky zdůvodněné nabídky na investorovo zadání a aby dokázal tyto dokumenty využít ve spolupráci s investorem i pro časové i finanční řízení procesu realizace stavby, viz [5], [7]. Tato problematika je řešena na počítači pomocí stavebně technologických síťových grafů, které využívají a respektují i zásady projektového řízení i zajištění kvality stavební produkce.
Při tvorbě plánu investice je nutné, aby programové vybavení dodavateli i investorovi bylo schopno dát podklady na zodpovězení základních otázek, zejména o ceně stavby a lhůtě výstavby, dále o potřebě finančních prostředků v čase, o nasazení pracovních sil, potřebných výrobních prostředcích a kontrole kvality stavebních prací a působení stavební činnosti na životní prostředí.
Kvalita tohoto zdůvodnění pochopitelně závisí na tom, jaké podklady o uvažovaném investičním celku jsou v daném okamžiku k dispozici. Pomocí stavebně technologických síťových grafů, které využívá vyvinutý expertní programový systém, viz též [2], [3], [4], [6], má uživatel možnost rychle si namodelovat předpokládaný postup výstavby na počítači na podkladě objektivizovaných dat o stavebních procesech a dle typových postupů stavebních prací na různých druzích objektů, tj. pomocí tzv. typových síťových grafů. Tato objektivizovaná data jsou pravidelně půlročně aktualizována sběrem dat od cca 10 českých stavebních firem a jejich následným vlastním zpracováním, viz [8]. K úspěšnému modelování v úvodních stadiích plánování investice stačí i dokumentace k územnímu řízení, ze které je možno získat údaje o rozdělení projektu na objekty, jejich objem v účelových měrných jednotkách (m3 obestavěného prostoru, m2 komunikací, m přípojek aj.), údaje o jejich prostorové struktuře, základní data o jejich konstrukčním systému a základní požadavky na lhůtu výstavby. Pochopitelně, čím je dokumentace o projektu přesnější, tím jsou přesnější i výsledky modelu jeho realizace. Velmi vhodná pro modelování realizace projektu je dokumentace pro stavební povolení, jejíž součástí je projekt organizace výstavby.
Modelem realizace stavby jsou základní dokumenty stavebně technologického projektu, viz [4], založené na algoritmu výpočtu stavebně technologického síťového grafu, tj. technologický normál, harmonogram popř. časoprostorový graf, operativní a finanční plán, grafy a přehledy potřeby různých ekonomických i technologických zdrojů v čase, kontrolní a zkušební plán a environmentální plán. Tyto dokumenty mohou být doplněny sestavou rozpočtu, případně výkazu výměr, do kterého potenciální dodavatelé při nabídkovém řízení doplňují své cenové ukazatele. Na základě modelových vstupních údajů může dodavatel též provádět i rozvahu zařazení předpokládané dodávky z hlediska disponibilních zdrojů v čase pro celý podnikatelský program podniku. Takto pojaté modelování realizace výstavby slouží k jejímu jak časovému tak i finančnímu plánování a řízení a stává se součástí systému řízení kvality dle ISO 9001 a 9002.
2. Nutné podmínky pro zpracování modelu realizace stavby na počítači
Pro rychlé a přesné vytvoření modelu postupu realizace stavby je k dispozici datová základna pro modelování postupu výstavby, která se pravidelně půlročně aktualizuje. Datová základna obsahuje databázi normativních údajů o stavebních procesech v technologické struktuře dílčích stavebních procesů (pracovních čet), či etapových a objektových procesů. V ní jsou uloženy základní údaje o pracnosti produktu, produktivitě práce, složení pracovní čety, nutných technologických přestávkách, jednotkové ceně produktu, popř. o dalších zdrojích potřebných pro vyrobení měrné jednotky produktu procesu. Dále je k dispozici navazující databáze kontrol kvality všech produktů stavebních procesů, které jsou uloženy ve výše zmíněné databázi normativních údajů.
Druhou částí datové základny jsou typové postupy prací na určitých druzích objektů formou stavebně technologických typových síťových grafů [3], [4], vztažených na účelovou měrnou jednotku dle druhů objektů. V typových síťových grafech jsou obsaženy v technologickém sledu veškeré stavební činnosti, které se při výstavbě objektu mohou vyskytnout, včetně všech technologických a organizačních vazeb. U nejčastěji se vyskytujících činností je zadán i objem prací vztažený na účelovou měrnou jednotku objektu. Tyto typové síťové grafy je možno pro vymodelování optimálního postupu výstavby modifikovat dle prostorové struktury konkrétního objektu. Při jejich tvorbě se totiž též využívá metoda stavebně technologického síťového grafu, která tuto modifikaci umožňuje pomocí tzv. hlavních součinitelů pracovní fronty. Typové síťové grafy mohou být konkrétním uživatelem uzpůsobeny jeho ustáleným zvyklostem ve skladbě pracovních čet i nejčastěji užívaným technologiím stavění jednotlivých druhů objektů i používaným konstrukčním systémům. Uživatel si též může vytvářet vlastní typové síťové grafy. V současné době je k dispozici cca 50 typových síťových grafů výstavby různých objektů.
Programový systém je však zcela obecný a otevřený a nemusí vždy využívat pouze typových síťových grafů a údajů ze zmíněných databází pro vymodelování postupu výstavby investičního celku. Do počítačového modelu realizace stavby je možné zadávat jakékoli činnosti (druhy stavebních prací, provozní soubory, projekční, investorské a developerské činnosti atp.). Využívání předem připravených typových síťových grafů a databází však práci při modelování postupu výstavby vysoce urychluje. Oproti systémům, které tyto možnosti nemají a kde je nutno každý model postupu výstavby vytvořit postupným zadáváním všech činností a vazeb síťového grafu, dob činností, potřebných zdrojů atp., se využitím systému užívajícího stavebně technologických síťových grafů práce při přípravě stavby zrychlí více než padesátkrát.
3. K rychlé tvorbě počítačového modelu realizace stavby
Při modelování postupu výstavby při plánování investice vycházíme obvykle v první fázi z typového síťového grafu a datové základny činností. Vybere se druh objektu, který se bude modelovat dle typového síťového grafu. Průběh výstavby objektu je možno modelovat dle počtu účelových měrných jednotek (např. m3 obest. prostoru), nebo z celkové ceny, pokud je známa. Počítač pak automaticky vytváří příslušné soubory se všemi údaji o procesech včetně všech potřebných vazeb síťového grafu a všech zdrojů pro příslušný objekt, přičemž bere v úvahu technologický postup výstavby daný typovým síťovým grafem.
Po takovémto převedení typového síťového grafu na prvotní model postupu výstavby konkrétního objektu má uživatel možnost zadat následující (další) objekt opět na základě typového síťového grafu nebo na základě hotového stavebně technologického projektu. Podobně je možno zadat i následující objekty ve stavbě, společně se zadáním nových hlavních součinitelů pracovní fronty. Je též třeba zvolit návaznost nyní zadávaného dalšího objektu na objekt předcházející.
Takto se postupně vytvoří prvotní model výstavby všech objektů investičního celku, který se ještě dále obvykle upravuje. Při úpravě je možno některé namodelované procesy vypouštět, jiné přidávat, popřípadě namodelované hodnoty z typových síťových grafů včetně údajů o technologických a ekonomických zdrojích upravovat, nebo do síťového grafu "přihrávat" či vypouštět další dílčí menší síťové grafy objektů nebo jejich částí. Obvykle se mění zejména objemy popř. jednotkové ceny rozhodujících 25 - 30 % tzv. Paretových činností, které ovlivňují 80 % výsledné ceny objektu. Tyto objemy lze obvykle zjistit i odměřením z výkresů, které bývají součástí zadání. Tím postupně model průběhu výstavby zpřesňujeme a tak získáváme i přesnější obrázek o potřebě zdrojů v čase, ceně stavby i jejím časovém průběhu, který se určí výpočtem síťového grafu. Při respektování výše uvedeného faktu je možné určit během cca 2 hodin práce cenu realizace objektu s přesností cca 3 – 5 % oproti klasickému výpočtu pomocí kalkulačního programu, který by obvykle trval cca 2 – 3 dny. Systém je vybaven tzv. minikalkulací, která umožňuje stanovit jiný kalkulační vzorec pro výpočet ceny pro každou modelovanou stavbu. Listování částí modelu s růžově vyznačenými Paretovými činnostmi je na obr. 1.

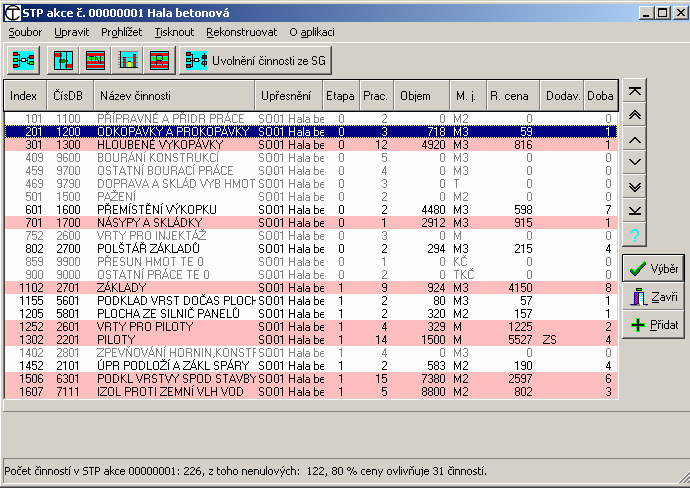

Obr. 1: Listování částí modelu postupu realizace výstavby
Uživatel může samozřejmě upravovat modelový síťový graf dle podmínek dané stavby i co se týče jeho struktury a vazeb. Část síťového grafu kolem určitého sledovaného procesu je možno prohlížet na obrazovce i s tzv. hlavními vazbami, které jsou rozhodující pro výpočet termínů sledovaného procesu, viz obr. 2. Červeně jsou vyznačeny kritické činnosti, zeleně činnosti s časovou rezervou. Hlavní vazby jsou v něm zvýrazněny hnědými úsečkami. Čísla nad tmavě modrými úsečkami znázorňujícími vazby označují druh vazby a jejich upřesňující hodnotu (časovou hodnotu, součinitel pracovní fronty popř. součinitel částečné vazby).

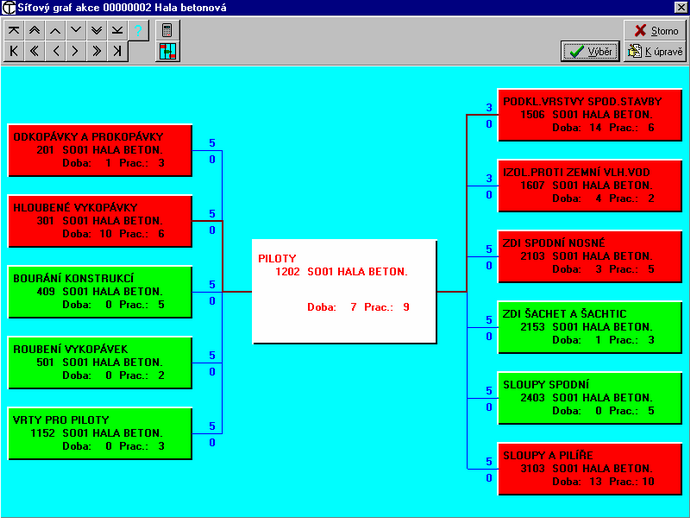

Obr. 2: Část stavebně technologického síťového grafu
Systém dále umožňuje provádět tzv. odladění síťového grafu, což je výpočet počtu pracovníků vzhledem k danému termínu ukončení výstavby. Po tomto výpočtu se objeví spočtené údaje o lhůtě výstavby, ceně stavby a je možno vypisovat technologický normál, harmonogram včetně hlavních vazeb, viz obr. 3, i přehledy potřeby různých sledovaných zdrojů, zejména počtu pracovníku a financování stavby (cash flow), v čase, viz obr. 4, i popř. vykreslit časoprostorový graf postupu výstavby. V harmonogramu na obr. 3 jsou červeně vyznačeny činnosti na kritické cestě, zeleně činnosti s časovou rezervou, popř. modře činnosti zpožděné. Modrými svislými šipkami jsou zde znázorněny rozhodující vazby síťového grafu. V průběžném grafu potřeby financí na obr. 4 jsou žlutě vyznačeny hodnoty vyplývající z termínů nejdříve možných, červeně hodnoty plynoucí z termínů nejpozději přípustných. Samozřejmostí je kumulativní forma grafu potřeby u nasčítatelných zdrojů.

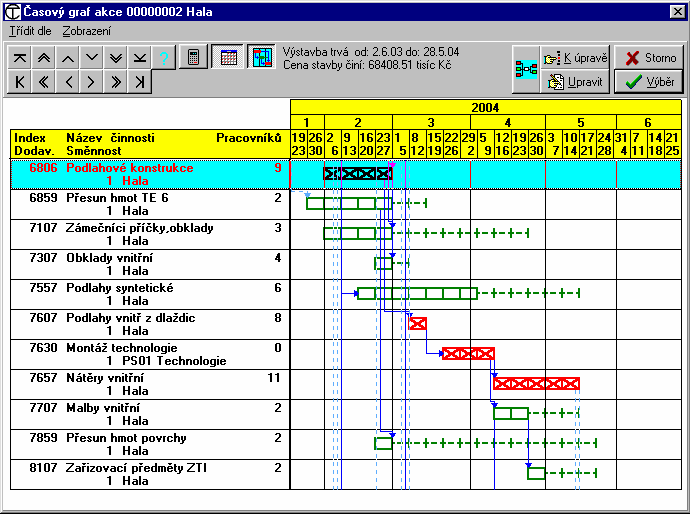

Obr. 3: Harmonogram s hlavními vazbami síťového grafu (část)

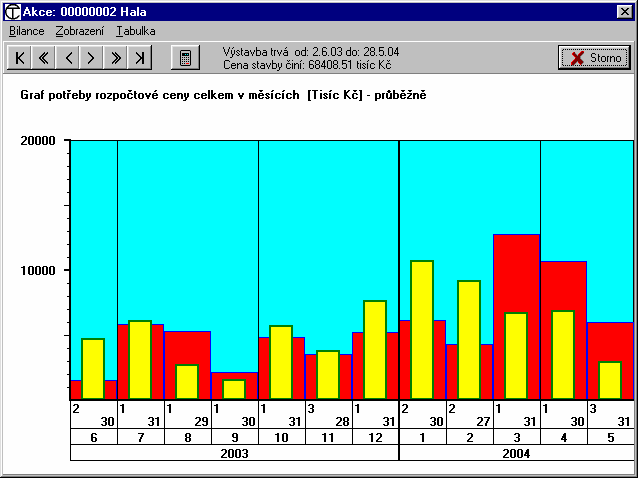

Obr. 4: Graf potřeby financí (průběžně)
Velmi vhodný pro developery a investory, ale i pro dodavatele, je přehled potřeby zdrojů v čase, jehož část je na obr. 5. Zobrazuje přehled vybraného zdroje buď v měsíčních nebo čtvrtletních obdobích pro jednotlivé objekty, pro všechny stavební procesy na jednotlivých objektech a celkově za celý projekt. V našem případě je vybraným zdrojem rozpočtová cena stavby.

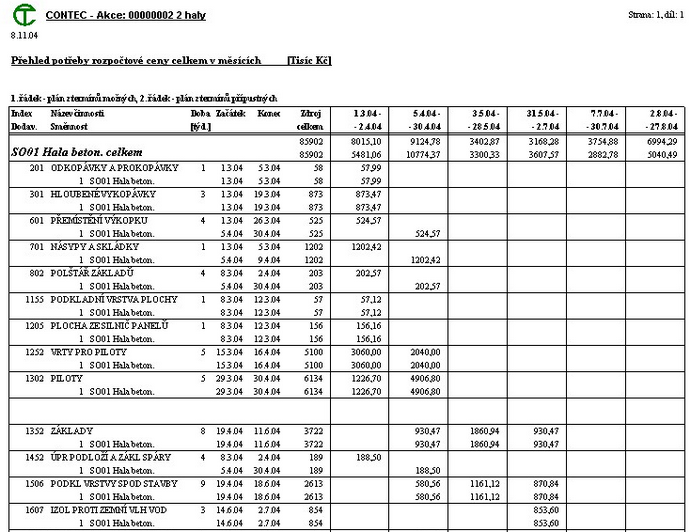

Obr. 5: Přehled potřeby financí v čase (část)
Takto vytvořený podrobný model v technologické struktuře dílčích stavebních procesů (prací jednotlivých pracovních čet) je velmi vhodný pro řízení realizace staveb přímo na staveništi. Pro projektové řízení investora nebo developera či pro vrcholový management stavební firmy či je tato informační úroveň v řadě případů až příliš podrobná. Proto je možné podrobný model procesu výstavby dále agregovat do jiných technologických struktur: etapových procesů, procesů stupně rozestavěnosti, objektových procesů, řemeslných oborů, prací jednotlivých dodavatelů a činností definovaných přímo uživatelem. Tento přístup umožňuje vytvořit ideální informační úroveň modelu postupu výstavby pro jakéhokoli uživatele v oblasti projektové přípravy a řízení postupu realizace stavby.
Na obr. 6 vidíme vykreslený časoprostorový graf průběhu výstavby 1 objektu v technologické struktuře etapových procesů. Je to příklad agregovaného výstupu, který je stručný a přehledný, ale přesto je podložen podrobnou stavebně technologickou analýzou a syntézou, která může zůstat skryta.

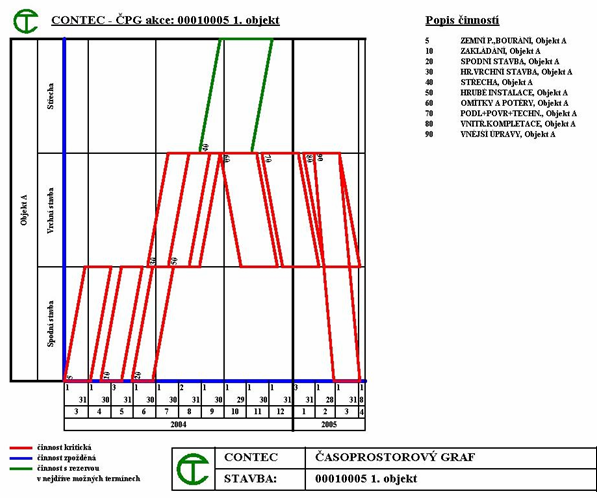

Obr. 6: Agregovaný časoprostorový graf 1 objektu
4. Návaznost na další agendy plánu a řízení realizace staveb
Takto sestavený model postupu výstavby vytvořený pomocí metodiky tvorby stavebně technologického síťového grafu objektu či stavby zahrnuje všechny potřebné údaje pro plánování a řízení postupu výstavby i pro bilancování zdrojů. Je možno jej tedy využít jako stavebně technologický projekt pro investiční záměry, studie proveditelnosti, projekty organizace výstavby, nabídky, předvýrobní a výrobní přípravu, sestavování operativních plánů, získání přehledu o potřebě technologických zdrojů, tj. rozhodující potřebě materiálů, strojů i pracovních sil, i ekonomických zdrojů, tj. přehledu o financování stavby i o fakturaci. Na základě tohoto modelu výstavby je možno dále pomocí dalších programových modulů expertního systému automatizovaně vytvořit i kontrolní a zkušební plán pro řízení kvality dle ISO 9001 a 9002 [1] a environmentální plán podle ISO 14001.
Model postupu výstavby lze po postupném zpracování výrobní kalkulace dále upřesňovat přímým přebíráním údajů z výrobních kalkulací do dokumentů přípravy stavby. Je zajištěna např. přímá návaznost systému pro modelování postupu výstavby na 22 systémů výrobních kalkulací a rozpočtů užívaných v ČR a SR. Pokud má uživatel k dispozici tiskovou sestavu výkazu výměr nebo rozpočtu, zpracovanou na jakémkoli systému, zejména v Excelu, ve formě souboru, může výměry činností, popř. jejich cenové ukazatele z této sestavy automatizovaně přenášet i s případným nutným uzpůsobením technologické struktuře činností v síťovém grafu.
V průběhu výstavby jsou všechny dokumenty velmi snadno aktualizovatelné podle skutečně dosažené úrovně dokončení částí stavebního díla. Při případném zpoždění je možné automatizovaně vypočítat opatření, které je třeba zavést, aby původní termín ukončení realizace stavby byl dodržen.
V poslední době byla vyvinuta ještě pracovní oblast operativní evidence a vedení finančního deníku stavby, která umožňuje přímou návaznost na finanční účetnictví stavební firmy a slouží zejména pro potřeby operativního řízení průběhu stavby jak z hlediska investora, tak i z hlediska dodavatele. Veškeré výstupy kromě kontrolních a zkušebních plánů je možné získat pomocí automatického překladu i v angličtině, ruštině a italštině.
5. Závěry
V předloženém příspěvku jsou naznačeny principy racionálního zpracování dokumentů pro plánování a řízení realizace stavby pomocí počítačového modelování založeného na využití metody stavebně technologických síťových grafů v úzké návaznosti na metodiku stavebně technologického projektování a projektového managementu.
Výhody užití výše popsané metody jsou zřejmé: systém pomocí datových základen a soustavy typových síťových grafů umožňuje velmi rychlé vytváření modelů výstavby staveb včetně výpočtu ceny, pracnosti a zdrojů využitelných pro plánování investic, zpracování nabídek i řízení procesu výstavby i jejich odladění a výpočet kapacit vzhledem k požadovanému termínu ukončení výstavby. Je možno potvrdit, že co se na jiných systémech vytváří týden, na popsaném expertním systému trvá cca 2 - 3 hodiny a výstupy jsou podstatně kvalitnější, neboť jsou podloženy stavebně technologickou analýzou a syntézou a optimalizací průběhu výstavby z hlediska maximálního využití pracovního prostoru na staveništi. Propojení se systémy výrobních kalkulací umožňuje okamžité využití modelů staveb zpracovaných při nabídce i pro zpracování výrobní přípravy pro řízení stavby, díky možnosti úplného převzetí údajů z výrobní kalkulace.
Významná je i aktualizace veškerých dokumentů vzhledem k rozestavěnosti a výpočet potřebných kapacit pro dodržení termínu ukončení výstavby při případném zpoždění. Velmi významná je též přímá návaznost agendy kontrolních a zkušebních plánů a evidence kontrol kvality na model postupu výstavby a environmentálních plánů a evidence kontrol environmentálních aspektů. Tyto oblasti budou popsány v některém z následujících čísel tohoto časopisu.
V současné době se zmíněný systém využívá u cca 370 stavebních i investorských a developerských firem v ČR i SR. Z nejvýznamnějších stavebních firem je možné jmenovat a. s. Metrostav Praha, a. s. Skanska, Subterra a. s., UNISTAV Brno, Geosan Group, VCES a. s., Energie Kladno, Syner Liberec, IMOS Brno, VOKD Ostrava a další. Z nejvýznamnějších investorů a developerů jsou to AHI Group Praha s rakouskou účastí, ICKM Praha s italskou účastí, Slavia Real Praha, Zahradní čtvrť a. s. Praha, Magistrát hl. m. Prahy, PSJ Invest Brno, Harmonie Group Beroun a další. Z nejvýznamnějších staveb, na které byly zpracovány základní dokumenty přípravy stavby pomocí expertního systému je možno zmínit, rekonstrukci a dostavbu budov centrály České spořitelny a. s. v Praze, budovu Nationale Nederlanden (tančící dům) v Praze, rekonstrukci Toskánského paláce v Praze, výstavbu Státní vědecké knihovny Liberec, výstavby tiskárny MAFRA v Olomouci, rekonstrukci Promstrojbanky v Petrohradě, rekonstrukci České národní budovy v New Yorku, regeneraci a výstavbu nájemních hal průmyslového areálu Škoda Plzeň, výstavbu moderních sídlištních, administrativních a univerzitních celků, kde jsou investory a developery zahraniční i domácí firmy, a další. Příklad sídlištního celku Zahradní čtvrť Praha Zbraslav uvádí obr. 7 a 8. Systém byl užit i pro modelování a řízení postupu výstavby na řadě inženýrských staveb (silnice, železnice, mosty, tunely apod.). Systém se využívá i pro zpracování časových plánů v projektech organizace výstavby, např. dostavby Masarykovy nemocnice v Ústí n. L., výstavby Sazka arény a dalších. Systém se dále využívá ve výuce předmětu technologie staveb (příprava a realizace staveb) na všech stavebních fakultách v ČR a SR.

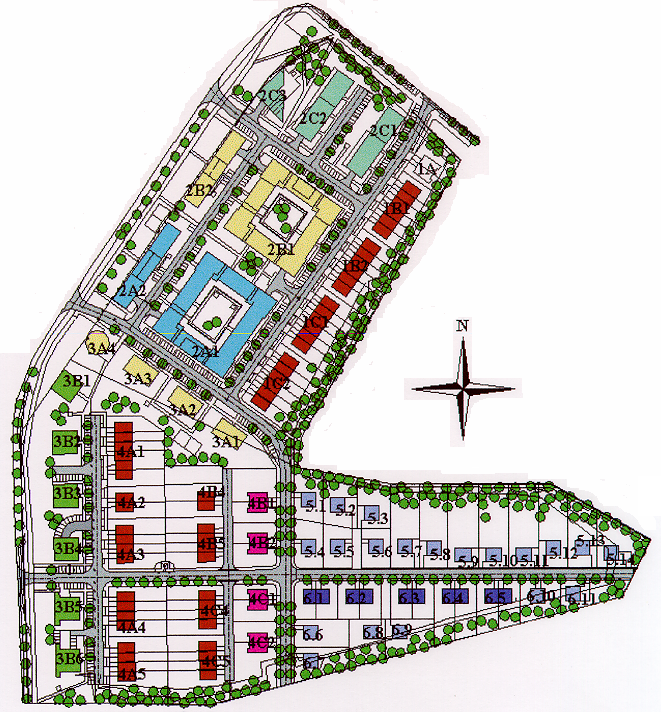

Obr. 7: Sídlištní celek Zahradní čtvrť Praha Zbraslav - situační schéma

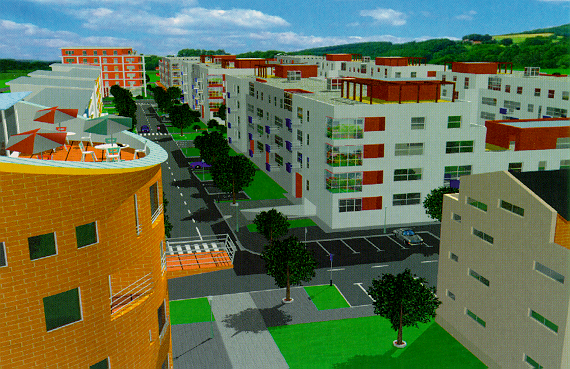

Obr. 8: Sídlištní celek Zahradní čtvrť Praha Zbraslav - část počítačové vizualizace
Systém lze v provozovat na mikropočítačích kompatibilních s IBM PC pod operačním systémem MS Windows 95/98/NT/2000/2003/XP. K provozu je zapotřebí hard disku s volným prostorem min. 25 MB a tiskárny, popř. plotteru. Další informace i o dalších programech systému jsou k dispozici na internetové stránce www.sitovegrafy.cz, včetně možnosti stažení demo-verze.
